Zastosowane zabezpieczenie kabli podwodnych PU ograniczacz gięcia, poliuretanowy ograniczacz gięcia

Opis produktu:

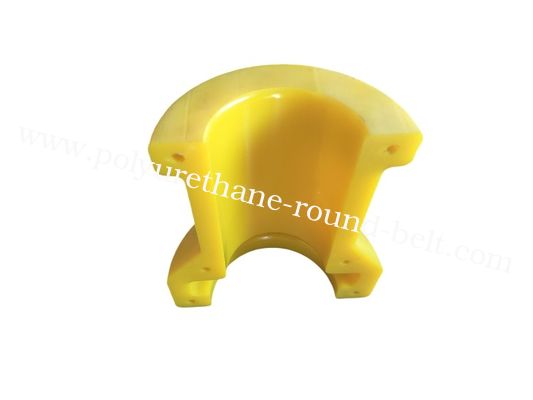

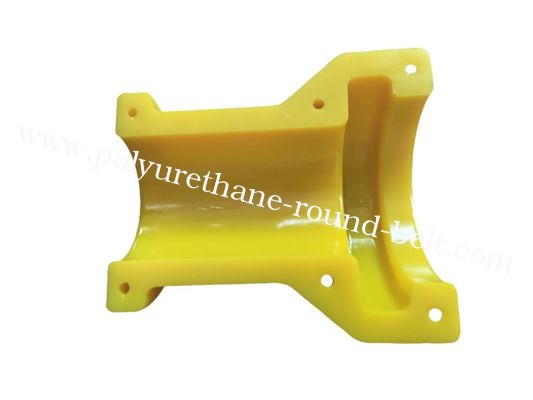

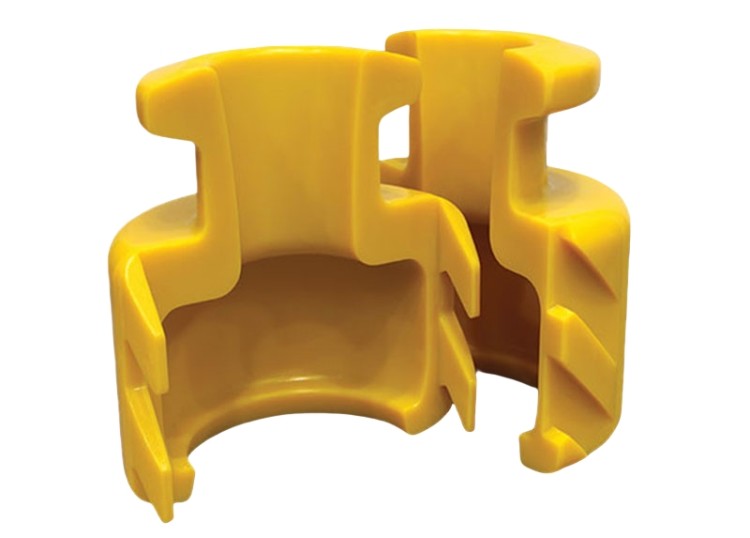

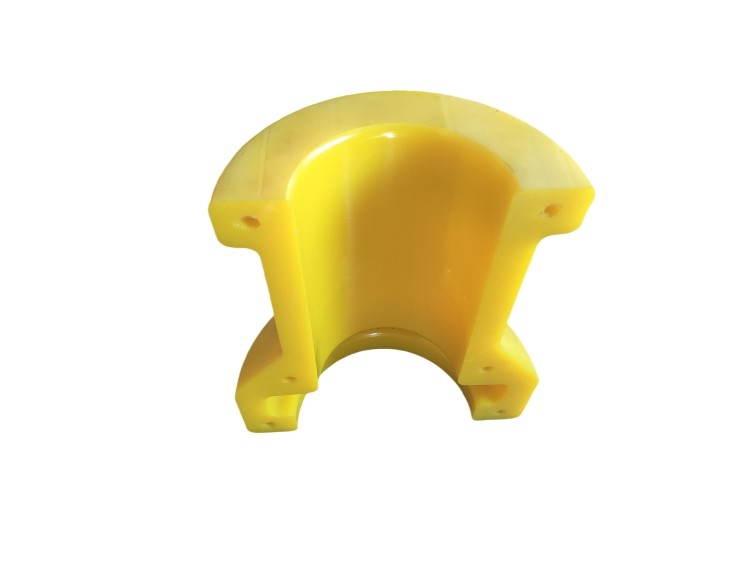

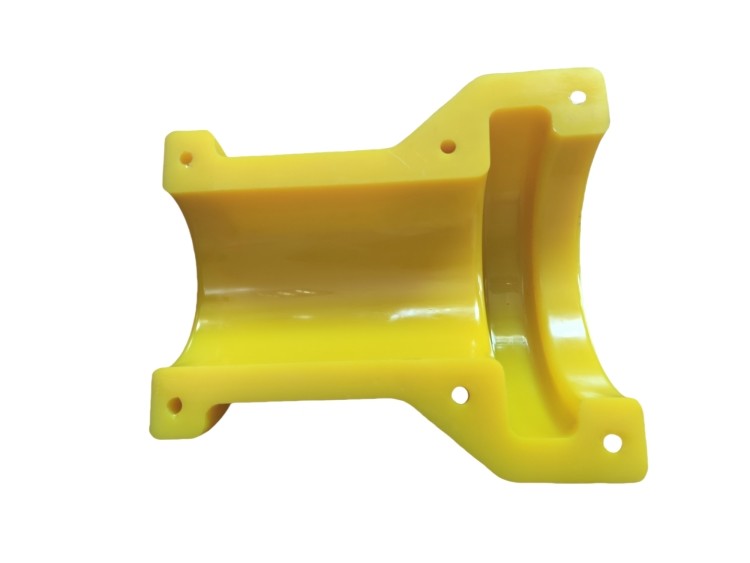

Ogranicznik gięcia jest stosowany do ochrony gięcia podwodnego kabla w dolnych portach morskiej rury wiatrowej I i rury j i jest zainstalowany na modułach pływalności poza kolumną podnoszącą się na morzu.Jego struktura obejmuje półwieńcowy końcówek kobiecego, półwieńcowy końcówek męski, pierścień, rowkę, kanał rurociągowy pomocniczy i kanał kolumny wznoszącej.Pół pierścieniowy końcówki żeńskiej jest połączony z pół pierścieniowy końcówki męskiej poprzez pierścienie snap i rowu snap, Wylęg jest rozmieszczony po lewej i prawej stronie zewnętrznej końcówki półrocznikowej i jest zintegrowany z końcem półrocznikowym.Pierścień jest zainstalowany na pół pierścieniowy męski koniec. Pierścień przesuwny jest dopasowany do rowu przesuwnego, a pierścień przesuwny odpowiada pozycji rowu przesuwnego.

W związku z dynamicznym rozwojem zasobów ropy naftowej i gazu ziemnego oraz energii wiatrowej na morzu w Chinach długoterminowe bezpieczeństwo i niezawodność kabli podwodnych są szczególnie istotne.dostarczamy profesjonalne rozwiązania ochrony kabli podwodnych i odpowiednie produkty dla różnych złożonych środowisk morskich, z którymi borykają się kable podwodneW porównaniu z sztywnymi podnosicielami, elastyczne podnosicieły mają lepszą zgodność z wymogami,mogą być stosowane w gorszych warunkach i mają szeroki zakres zastosowań.

Wymagania techniczne dotyczące ograniczacza gięcia:

1) Przyjmuje się modułową strukturę ugryzienia, a długość może być zwiększana lub zmniejszana w zależności od środowiska serwisowego.

2) Moduł przyjmuje strukturę Harvardu.

3) Materiał poliuretanowy wykorzystuje wysokiej jakości i niezawodne produkty o doskonałej odporności na deformację, odporności na korozję i wysokiej odporności na zużycie.

4) Wytrzymałość na rozciąganie materiału nie może być mniejsza niż 45 MPa.

5) Gęstość materiału nie może być większa niż 1,2 × 103 kg/m3, nie wymagając dodatkowej masy dla podwodnego kabla.

6) Granica gięcia musi wytrzymać ciśnienie boczne 8 t.

7) Promień gięcia ograniczacza gięcia musi spełniać wymagania dotyczące małego promienia gięcia kabla podwodnego.

Charakterystyka materiału:

Doskonała elastyczność, odporność na korozję, odporność na hydrolizę, izolacja.

Opierać się na elastyczności uretanu przed uderzeniami kotwic.

Przywiązanie do kabla oznacza brak uszkodzenia pokrywy kabla.

Brak ścierania w warunkach morskich, takich jak osunięcie się gruntu lub skał

Doskonała odporność na korozję w warunkach korozji rur z kablami podwodnymi.

Trwałość ponad 50 lat w środowisku podwodnym doskonała odporność na hydrolizę.

Doskonała powierzchnia i objętość dielektryczna.

Możliwość wykonywania: jednostka podstawowa o długości 1,0 - 2,0 m oznacza mniejszą masę i krótszy czas pracy.

Nie ma potrzeby używania żurawia barkowego lub dodatkowego statku roboczego podczas układania.
